这可能是最通俗的 React Fiber(时间分片) 打开方式

发表于 | 更新于:
字数统计: 17.2k 字 | 阅读时长 ≈ 63 分钟

写一篇关于 React Fiber 的文章， 这个 Flag 立了很久，这也是今年的目标之一。 最近的在掘金的文章获得很多关注和鼓励，给了我很多动力，所以下定决心好好把它写出来。 我会以最通俗的方式将它讲透, 因此这算是一篇科普式的文章。不管你是使用React、还是Vue，这里面的思想值得学习学习!

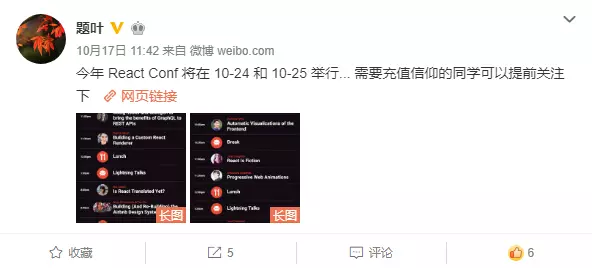

一年一度的 React 春晚: React Conf 即将到来，不知道今年会不会有什么惊喜，去年是 React Hooks，前年是 React Fiber…
我得赶在 React Conf 之前发布这篇文章:

  • 😲 React Fiber 已经出来这么久了， 这文章是老酒装新瓶吧? 对于我来说，通过这篇文章我重新认识了 React Fiber，它不是一个新东西, 它也是老酒装新瓶，不信你就看吧…
  • 🆕 React Fiber 不是一个新的东西，但在前端领域是第一次广为认知的应用。
  • 😦 了解它有啥用? React Fiber 代码很复杂，门槛很高，你不了解它，后面 React 新出的 Killer Feature 你可能就更不能理解了
  • 🤥 我不是升到React v16了吗? 没什么出奇的啊? _真正要体会到 React Fiber 重构效果，可能下个月、可能要等到 v17。v16 只是一个过渡版本，也就是说，现在的React 还是同步渲染的，一直在跳票、不是说今年第二季度就出来了吗_？
  • 😁 不好意思，一不小心又写得有点长，你就当小说看吧, 代码都是伪代码

以下文章大纲

现代操作系统都是多任务操作系统. 进程的调度策略如果按照CPU核心数来划分，可以分为单处理器调度和多处理器调度。本文只关注的是单处理器调度，因为它可以类比JavaScript的运行机制。
🔴说白了，为了实现进程的并发，操作系统会按照一定的调度策略，将CPU的执行权分配给多个进程，多个进程都有被执行的机会，让它们交替执行，形成一种“同时在运行”假象, 因为CPU速度太快，人类根本感觉不到。实际上在单核的物理环境下同时只能有一个程序在运行。

这让我想起了“龙珠”中的分身术(小时候看过，说错了别喷)，实质上是一个人，只不过是他运动速度太快，看起来就像分身了. 这就是所谓的并发(Concurrent)(单处理器)。

相比而言, 火影忍者中的分身术，是物理存在的，他们可以真正实现同时处理多个任务，这就是并行(严格地讲这是Master-Slave架构，分身虽然物理存在，但应该没有独立的意志)。
所以说🔴并行可以是并发，而并发不一定是并行，两种不能划等号, 并行一般需要物理层面的支持。 关于并发和并行，Go 之父 Rob Pike 有一个非常著名的演讲Concurrency is not parallelism
扯远了，接下来进程怎么调度就是教科书的内容了。如果读者在大学认真学过操作系统原理, 你可以很快理解以下几种单处理器进程调度策略(我就随便科普一下，算送的, 如果你很熟悉这块，可以跳过)：
0️⃣ 先到先得(First-Come-First-Served, FCFS)
这是最简单的调度策略, 简单说就是没有调度。谁先来谁就先执行，执行完毕后就执行下一个。不过如果中间某些进程因为I/O阻塞了，这些进程会挂起移回就绪队列(说白了就是重新排队).
FCFS 上面 DOS 的单任务操作系统没有太大的区别。所以非常好理解，因为生活中到处是这样的例子:。

  • FCFS 对短进程不利。 短进程即执行时间非常短的进程，可以用饭堂排队来比喻: 在饭堂排队打饭的时候，最烦那些一个人打包好好几份的人，这些人就像长进程一样，霸占着CPU资源，后面排队只打一份的人会觉得很吃亏，打一份的人会觉得他们优先级应该更高，毕竟他们花的时间很短，反正你打包那么多份再等一会也是可以的，何必让后面那么多人等这么久…
  • FCFS 对I/O密集不利。I/O密集型进程(这里特指同步I/O)在进行I/O操作时，会阻塞休眠，这会导致进程重新被放入就绪队列，等待下一次被宠幸。 可以类比ZF部门办业务: 假设 CPU 一个窗口、I/O 一个窗口。在CPU窗口好不容易排到你了，这时候发现一个不符合条件或者漏办了, 需要去I/O搞一下，Ok 去 I/O窗口排队，I/O执行完了，到CPU窗口又得重新排队。对于这些丢三落四的人很不公平…

所以 FCFS 这种原始的策略在单处理器进程调度中并不受欢迎。
1️⃣ 轮转
这是一种基于时钟的抢占策略，这也是抢占策略中最简单的一种: 公平地给每一个进程一定的执行时间，当时间消耗完毕或阻塞，操作系统就会调度其他进程，将执行权抢占过来。

决策模式: 抢占策略相对应的有非抢占策略，非抢占策略指的是让进程运行直到结束、阻塞(如I/O或睡眠)、或者主动让出控制权；抢占策略支持中断正在运行的进程，将主动权掌握在操作系统这里，不过通常开销会比较大。

这种调度策略的要点是确定合适的时间片长度: 太长了，长进程霸占太久资源，其他进程会得不到响应(等待执行时间过长)，这时候就跟上述的 FCFS 没什么区别了; 太短了也不好，因为进程抢占和切换都是需要成本的, 而且成本不低，时间片太短，时间可能都浪费在上下文切换上了，导致进程干不了什么实事。
因此时间片的长度最好符合大部分进程完成一次典型交互所需的时间.
轮转策略非常容易理解，只不过确定时间片长度需要伤点脑筋；另外和FCFS一样，轮转策略对I/O进程还是不公平。
2️⃣ 最短进程优先(Shortest Process Next, SPN)
上面说了先到先得策略对短进程不公平，最短进程优先索性就让’最短’的进程优先执行，也就是说: 按照进程的预估执行时间对进程进行优先级排序，先执行完短进程，后执行长进程。这是一种非抢占策略。
这样可以让短进程能得到较快的响应。但是怎么获取或者评估进程执行时间呢？一是让程序的提供者提供，这不太靠谱；二是由操作系统来收集进程运行数据，并对它们进程统计分析。例如最简单的是计算它们的平均运行时间。不管怎么说都比上面两种策略要复杂一点。
SPN 的缺陷是: 如果系统有大量的短进程，那么长进程可能会饥饿得不到响应。
另外因为它不是抢占性策略, 尽管现在短进程可以得到更多的执行机会，但是还是没有解决 FCFS 的问题: 一旦长进程得到CPU资源，得等它执行完，导致后面的进程得不到响应。
3️⃣ 最短剩余时间(Shortest Remaining Time, SRT)
SRT 进一步优化了SPN，增加了抢占机制。在 SPN 的基础上，当一个进程添加到就绪队列时，操作系统会比较_刚添加的新进程和当前正在执行的老进程_的‘剩余时间’，如果新进程剩余时间更短，新进程就会抢占老进程。
相比轮转的抢占，SRT 没有中断处理的开销。但是在 SPN 的基础上，操作系统需要记录进程的历史执行时间，这是新增的开销。另外长进程饥饿问题还是没有解决。
4️⃣ 最高响应比优先(HRRN)
为了解决长进程饥饿问题，同时提高进程的响应速率。还有一种最高响应比优先的策略，首先了解什么是响应比:

1
2
响应比 = （等待执行时间 + 进程执行时间） / 进程执行时间
复制代码

这种策略会选择响应比最高的进程优先执行：

  • 对于短进程来说，因为执行时间很短，分母很小，所以响应比比较高，会被优先执行
  • 对于长进程来说，执行时间长，一开始响应比小，但是随着等待时间增长，它的优先级会越来越高，最终可以被执行

5️⃣ 反馈法
SPN、SRT、HRRN都需要对进程时间进行评估和统计，实现比较复杂且需要一定开销。而反馈法采取的是事后反馈的方式。这种策略下: 每个进程一开始都有相同的优先级，每次被抢占(需要配合其他抢占策略使用，如轮转)，优先级就会降低一级。因此通常它会根据优先级划分多个队列。
举个例子:

1
2
3
4
5
队列1
队列2
...
队列N
复制代码

新增的任务会推入队列1，队列1会按照轮转策略以一个时间片为单位进行调度。短进程可以很快得到响应，而对于长进程可能一个时间片处理不完，就会被抢占，放入队列2。
队列2会在队列1任务清空后被执行，有时候低优先级队列可能会等待很久才被执行，所以一般会给予一定的补偿，例如增加执行时间，所以队列2的轮转时间片长度是2。
反馈法仍然可能导致长进程饥饿，所以操作系统可以统计长进程的等待时间，当等待时间超过一定的阈值，可以选择提高它们的优先级。

没有一种调度策略是万能的, 它需要考虑很多因素:

  • 响应速率。进程等待被执行的时间
  • 公平性。兼顾短进程、长进程、I/O进程

这两者在某些情况下是对立的，提高了响应，可能会减低公平性，导致饥饿。短进程、长进程、I/O进程之间要取得平衡也非常难。
上面这些知识对本文来说已经足够了，现实世界操作系统的进程调度算法比教科书上说的要复杂的多，有兴趣读者可以去研究一下 Linux 相关的进程调度算法，这方面的资料也非常多, 例如《Linux进程调度策略的发展和演变》。

类比浏览器JavaScript执行环境


JavaScript 就像单行道
JavaScript 是单线程运行的，而且在浏览器环境屁事非常多，它要负责页面的JS解析和执行、绘制、事件处理、静态资源加载和处理, 这些任务可以类比上面’进程‘。

这里特指Javascript 引擎是单线程运行的。 严格来说，Javascript 引擎和页面渲染引擎在同一个渲染线程，GUI 渲染和 Javascript执行 两者是互斥的. 另外异步 I/O 操作底层实际上可能是多线程的在驱动。


图片来源: Rendering Performance
它只是一个’JavaScript’，同时只能做一件事情，这个和 DOS 的单任务操作系统一样的，事情只能一件一件的干。要是前面有一个傻叉任务长期霸占CPU，后面什么事情都干不了，浏览器会呈现卡死的状态，这样的用户体验就会非常差。
对于’前端框架‘来说，解决这种问题有三个方向:

  • 1️⃣ 优化每个任务，让它有多快就多快。挤压CPU运算量
  • 2️⃣ 快速响应用户，让用户觉得够快，不能阻塞用户的交互
  • 3️⃣ 尝试 Worker 多线程

Vue 选择的是第1️⃣, 因为对于Vue来说，使用模板让它有了很多优化的空间，配合响应式机制可以让Vue可以精确地进行节点更新, 读者可以去看一下今年Vue Conf 尤雨溪的演讲，非常棒!；而 React 选择了2️⃣ 。对于Worker 多线程渲染方案也有人尝试，要保证状态和视图的一致性相当麻烦。

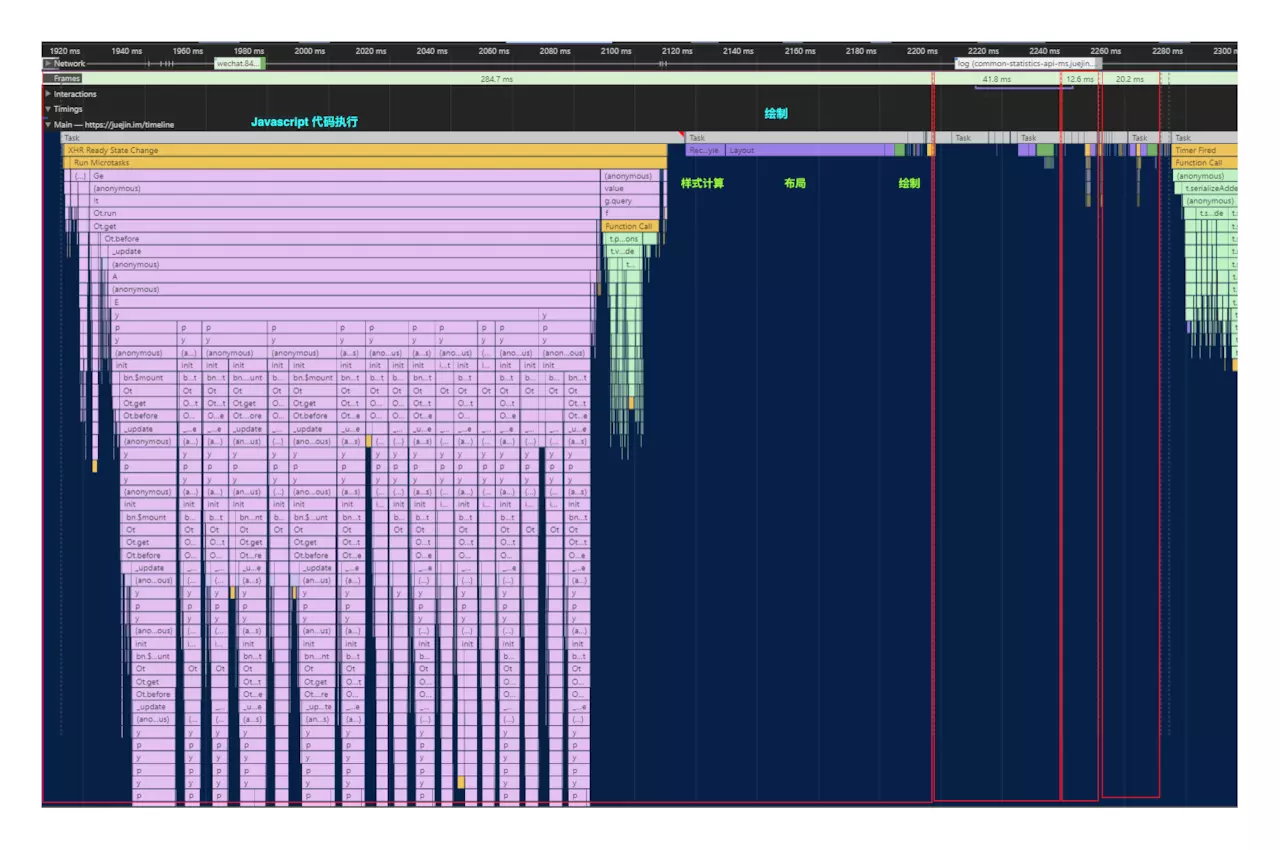

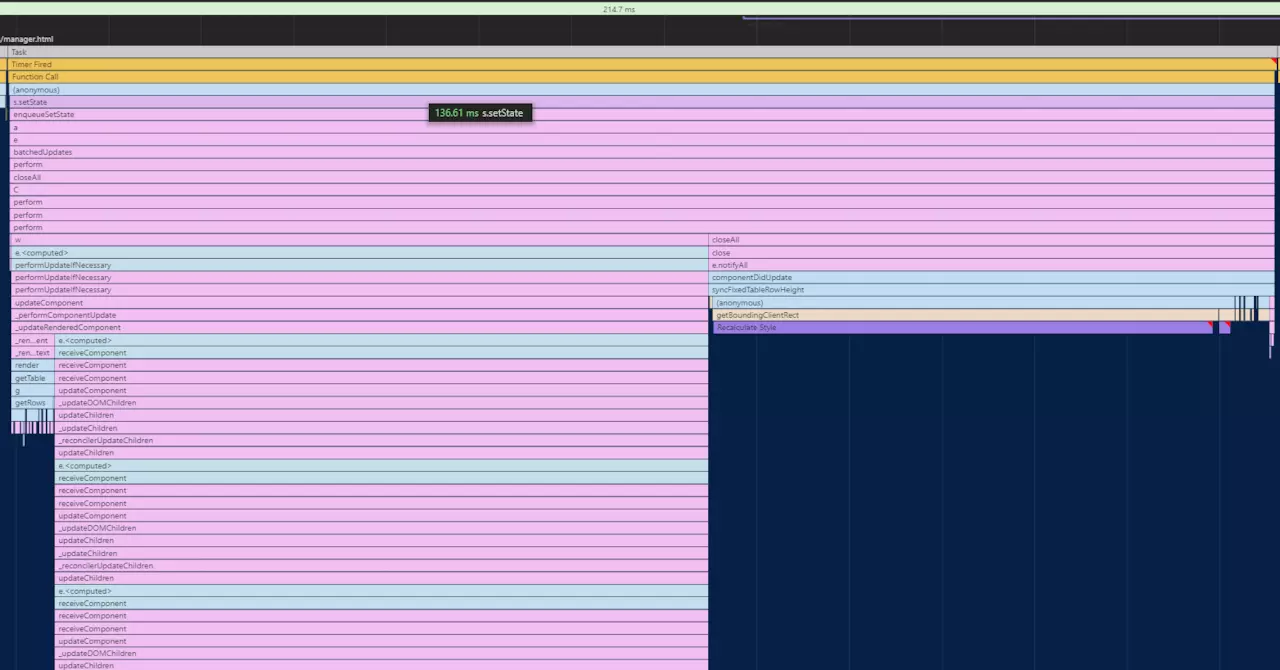

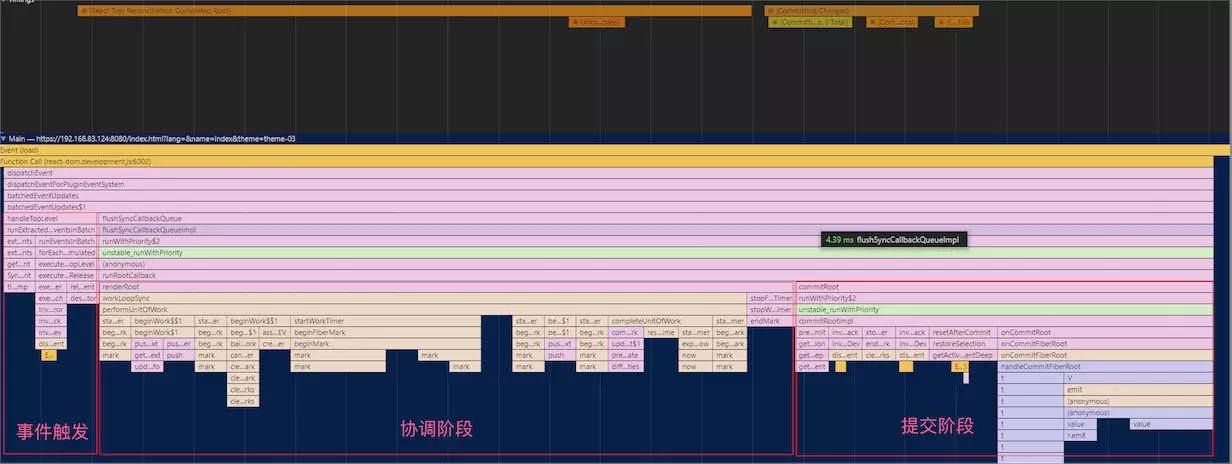

React 为什么要引入 Fiber 架构？ 看看下面的火焰图，这是React V15 下面的一个列表渲染资源消耗情况。整个渲染花费了130ms, 🔴在这里面 React 会递归比对VirtualDOM树，找出需要变动的节点，然后同步更新它们, 一气呵成。这个过程 React 称为 Reconcilation(中文可以译为协调).

在 Reconcilation 期间，React 会霸占着浏览器资源，一则会导致用户触发的事件得不到响应, 二则会导致掉帧，用户可以感知到这些卡顿。

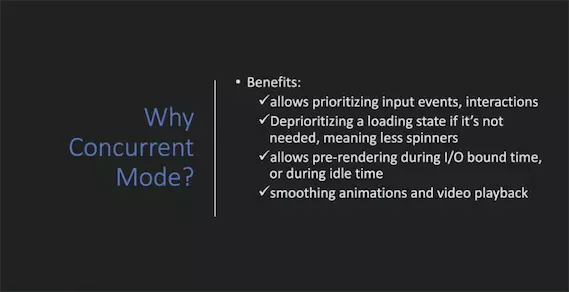

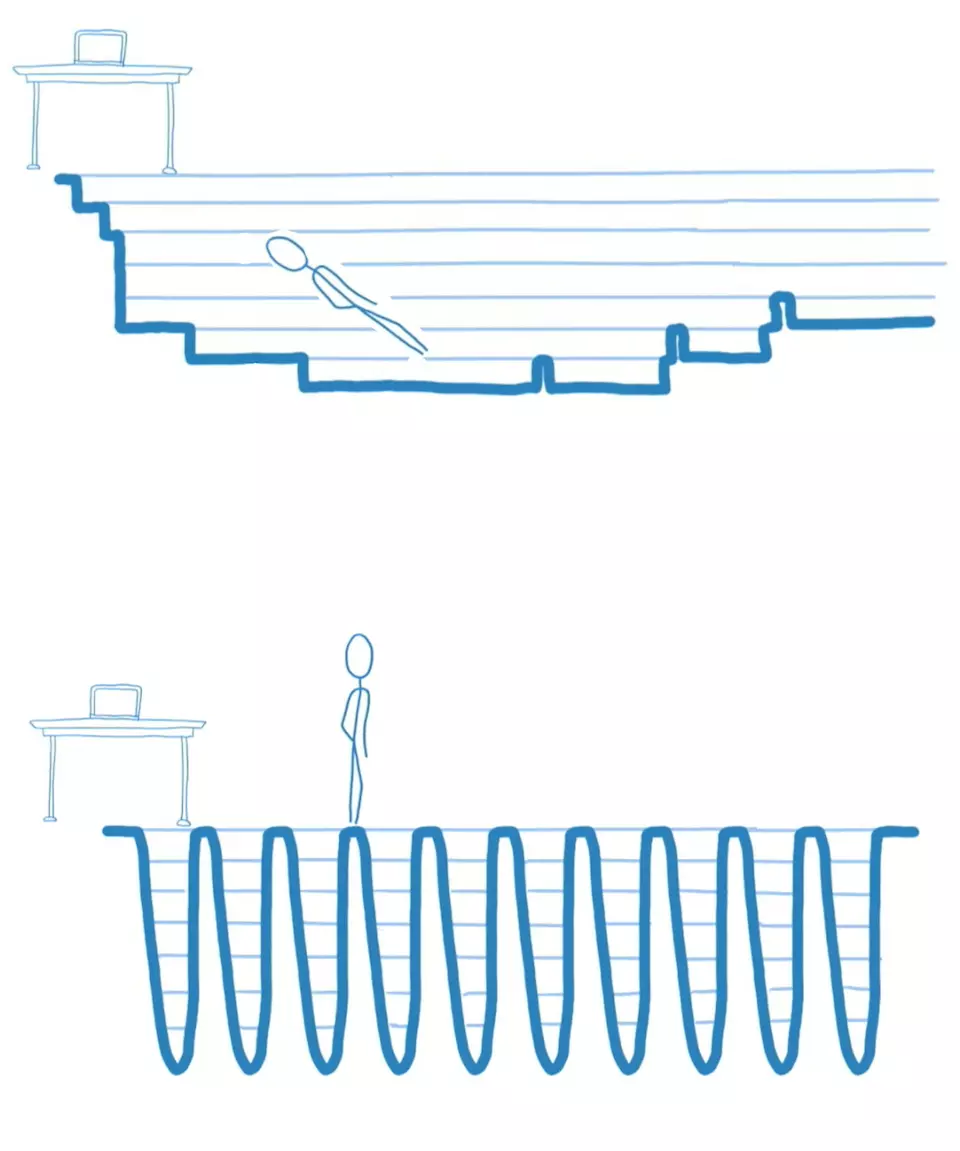

这样说，你可能没办法体会到，通过下面两个图片来体会一下(图片来源于：Dan Abramov 的 Beyond React 16 演讲, 推荐看一下👍. 另外非常感谢淡苍 将一个类似的DEMO 分享在了 CodeSandbox上🎉，大家自行体验):

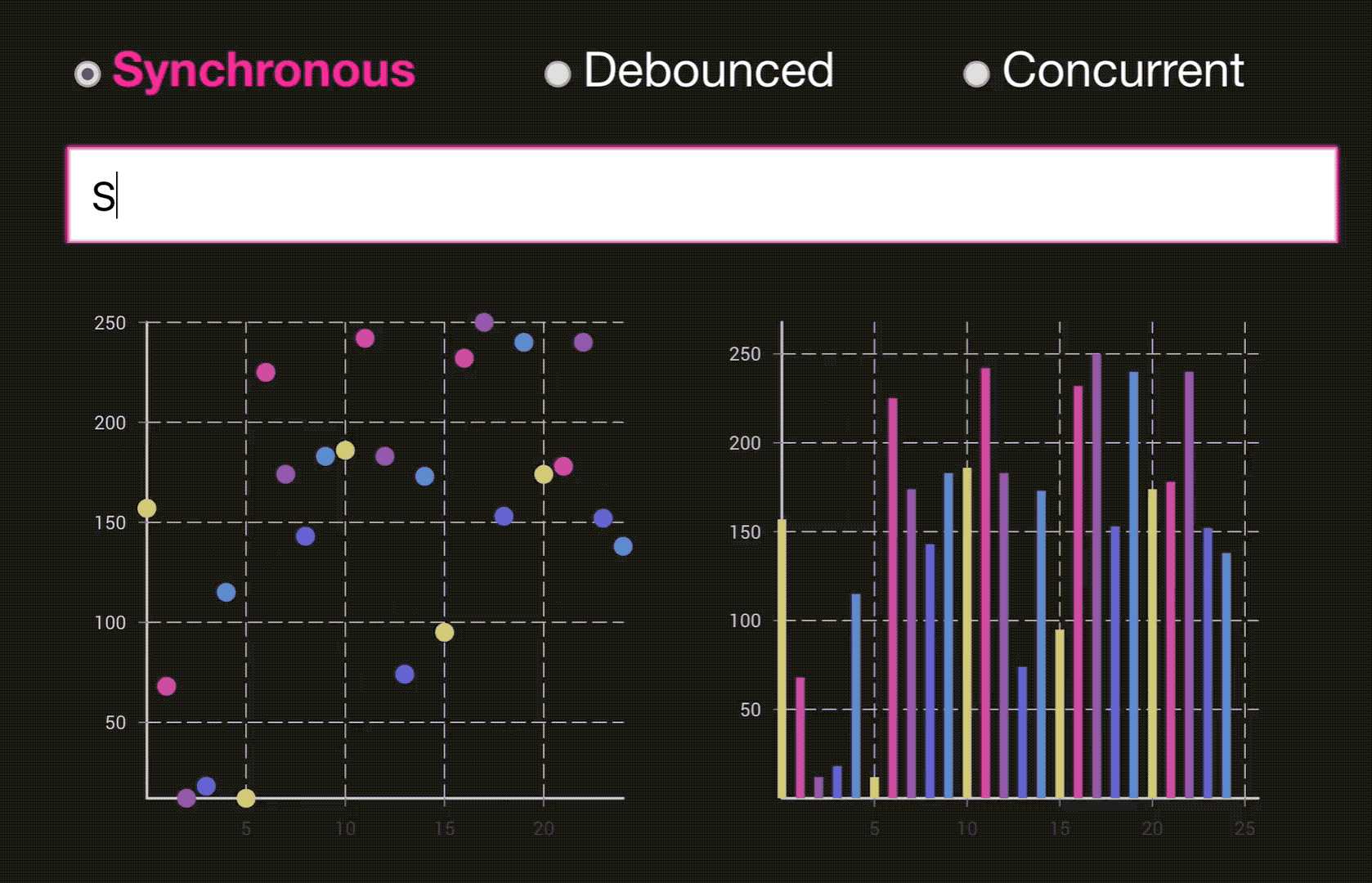

同步模式下的 React:

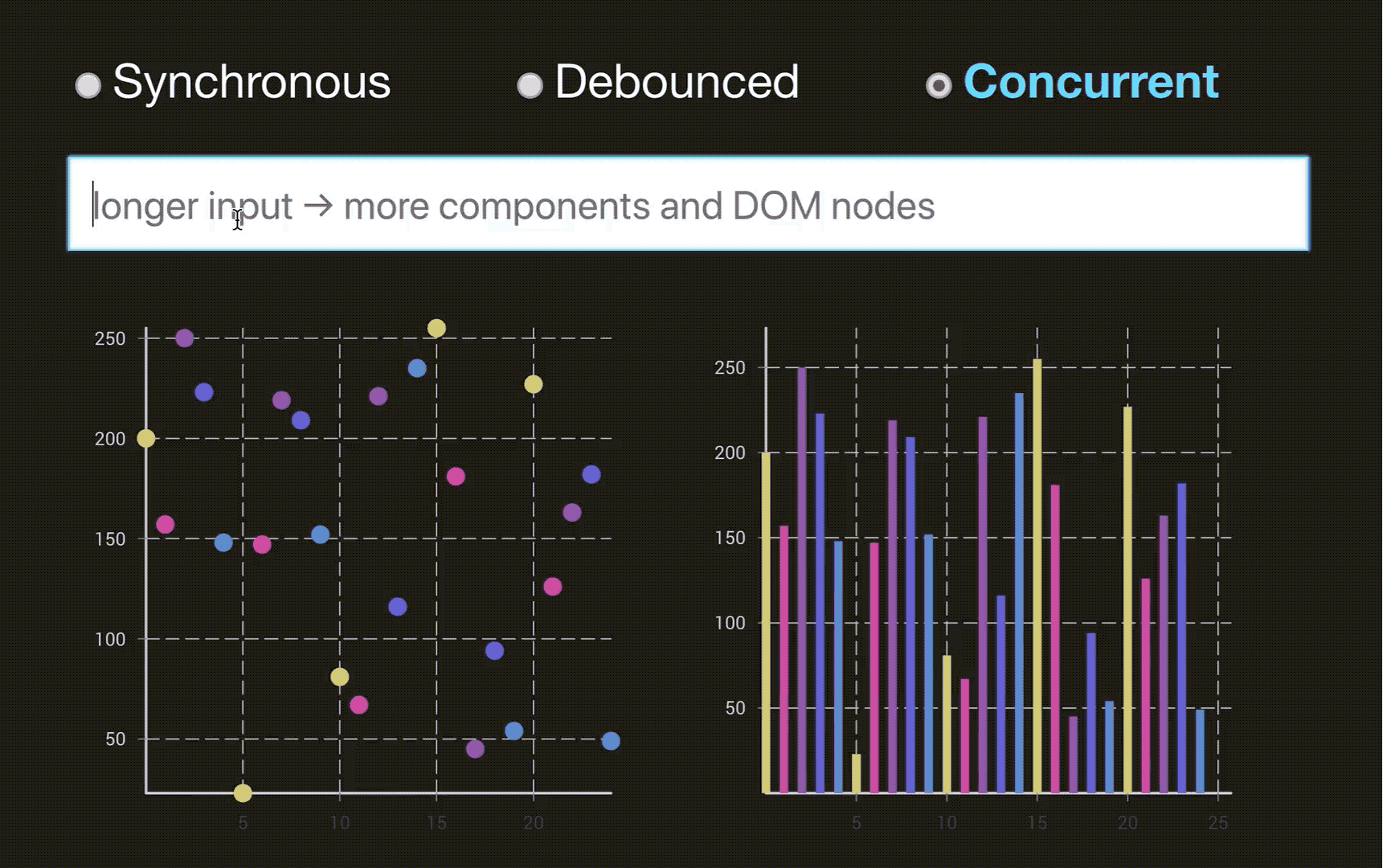

优化后的 Concurrent 模式下的 React:

React 的 Reconcilation 是CPU密集型的操作, 它就相当于我们上面说的’长进程‘。所以初衷和进程调度一样，我们要让高优先级的进程或者短进程优先运行，不能让长进程长期霸占资源。
所以React 是怎么优化的？ 划重点， 🔴为了给用户制造一种应用很快的’假象’，我们不能让一个程序长期霸占着资源. 你可以将浏览器的渲染、布局、绘制、资源加载(例如HTML解析)、事件响应、脚本执行视作操作系统的’进程’，我们需要通过某些调度策略合理地分配CPU资源，从而提高浏览器的用户响应速率, 同时兼顾任务执行效率。
🔴所以 React 通过Fiber 架构，让自己的Reconcilation 过程变成可被中断。 ‘适时’地让出CPU执行权，除了可以让浏览器及时地响应用户的交互，还有其他好处:

这就是为什么React 需要 Fiber 😏。

何为 Fiber

对于 React 来说，Fiber 可以从两个角度理解:

1. 一种流程控制原语

Fiber 也称协程、或者纤程。 笔者第一次接触这个概念是在学习 Ruby 的时候，Ruby就将协程称为 Fiber。后来发现很多语言都有类似的机制，例如Lua 的Coroutine, 还有前端开发者比较熟悉的 ES6 新增的Generator。

本文不纠结 Processes, threads, green threads, protothreads, fibers, coroutines: what’s the difference?

🔴 其实协程和线程并不一样，协程本身是没有并发或者并行能力的（需要配合线程），它只是一种控制流程的让出机制。要理解协程，你得和普通函数一起来看, 以Generator为例:
普通函数执行的过程中无法被中断和恢复：

1
2
3
4
5
6
7
8
const tasks = []
function run() {
  let task
  while (task = tasks.shift()) {
    execute(task)
  }
}
复制代码

而 Generator 可以:

1
2
3
4
5
6
7
8
9
10
11
12
13
const tasks = []
function * run() {
  let task
  while (task = tasks.shift()) {
    // 🔴 判断是否有高优先级事件需要处理, 有的话让出控制权
    if (hasHighPriorityEvent()) {
      yield
    }
    // 处理完高优先级事件后，恢复函数调用栈，继续执行...
    execute(task)
  }
}
复制代码

React Fiber 的思想和协程的概念是契合的: 🔴React 渲染的过程可以被中断，可以将控制权交回浏览器，让位给高优先级的任务，浏览器空闲后再恢复渲染。
那么现在你应该有以下疑问:

  • 1️⃣ 浏览器没有抢占的条件, 所以React只能用让出机制?
  • 2️⃣ 怎么确定有高优先任务要处理，即什么时候让出？
  • 3️⃣ React 那为什么不使用 Generator？

答1️⃣: 没错, 主动让出机制
一是浏览器中没有类似进程的概念，’任务‘之间的界限很模糊，没有上下文，所以不具备中断/恢复的条件。二是没有抢占的机制，我们无法中断一个正在执行的程序。
所以我们只能采用类似协程这样控制权让出机制。这个和上文提到的进程调度策略都不同，它有更一个专业的名词：合作式调度(Cooperative Scheduling), 相对应的有抢占式调度(Preemptive Scheduling)

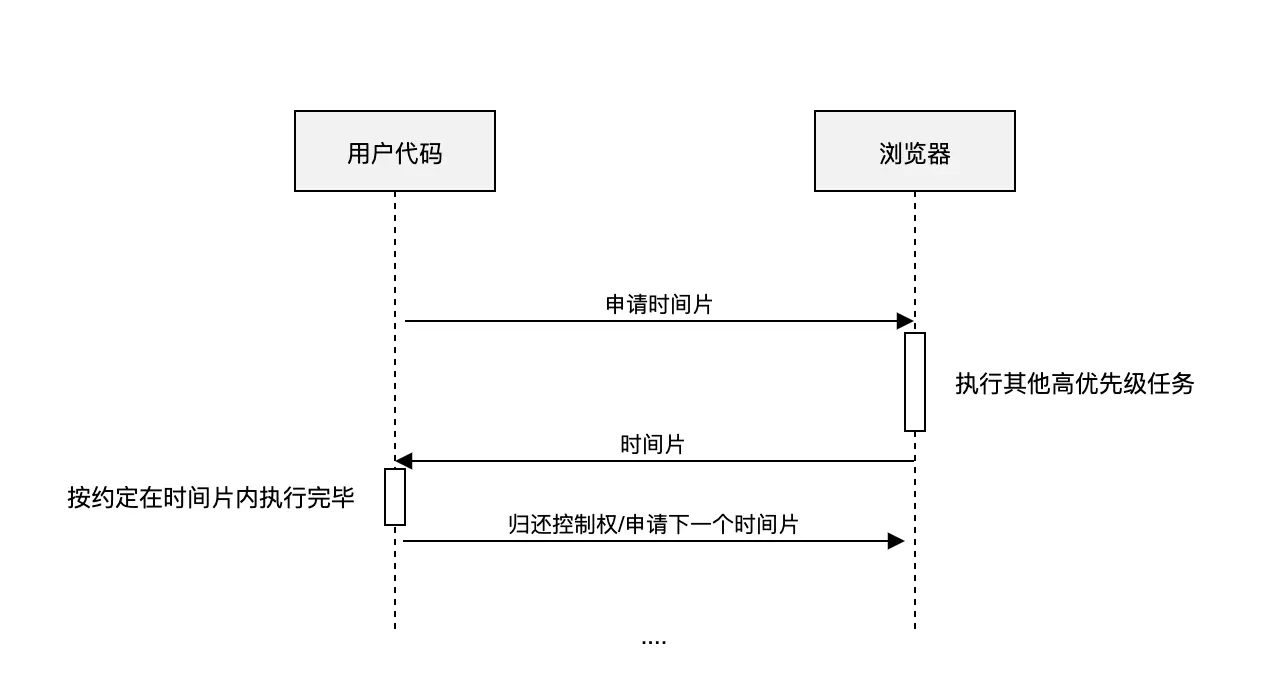

这是一种’契约‘调度，要求我们的程序和浏览器紧密结合，互相信任。比如可以由浏览器给我们分配执行时间片(通过requestIdleCallback实现, 下文会介绍)，我们要按照约定在这个时间内执行完毕，并将控制权还给浏览器。

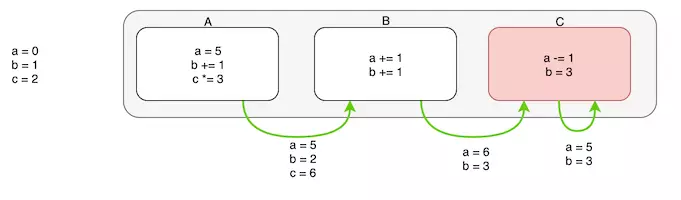

这种调度方式很有趣，你会发现这是一种身份的对调，以前我们是老子，想怎么执行就怎么执行，执行多久就执行多久; 现在为了我们共同的用户体验统一了战线, 一切听由浏览器指挥调度，浏览器是老子，我们要跟浏览器申请执行权，而且这个执行权有期限，借了后要按照约定归还给浏览器。
当然你超时不还浏览器也拿你没办法 🤷‍… 合作式调度的缺点就在于此，全凭自律，用户要挖大坑，谁都拦不住。

答2️⃣: requestIdleCallback API
上面代码示例中的 hasHighPriorityEvent() 在目前浏览器中是无法实现的，我们没办法判断当前是否有更高优先级的任务等待被执行。
只能换一种思路，通过超时检查的机制来让出控制权。解决办法是: _确定一个合理的运行时长，然后在合适的检查点检测是否超时(比如每执行一个小任务)，如果超时就停止执行，将控制权交换给浏览器_。
举个例子，为了让视图流畅地运行，可以按照人类能感知到最低限度每秒60帧的频率划分时间片，这样每个时间片就是 16ms。
其实浏览器提供了相关的接口 —— requestIdleCallback API：

1
2
3
4
5
window.requestIdleCallback(
  callback: (dealine: IdleDeadline) => void,
  option?: {timeout: number}
  )
复制代码

IdleDeadline的接口如下：

1
2
3
4
5
interface IdleDealine {
  didTimeout: boolean // 表示任务执行是否超过约定时间
  timeRemaining(): DOMHighResTimeStamp // 任务可供执行的剩余时间
}
复制代码

单从名字上理解的话, requestIdleCallback的意思是让浏览器在’有空’的时候就执行我们的回调，这个回调会传入一个期限，表示浏览器有多少时间供我们执行, 为了不耽误事，我们最好在这个时间范围内执行完毕。
那浏览器什么时候有空？

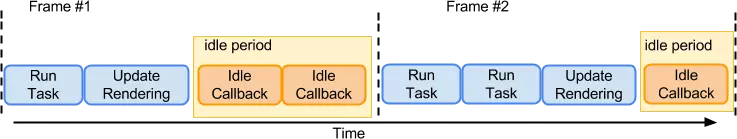

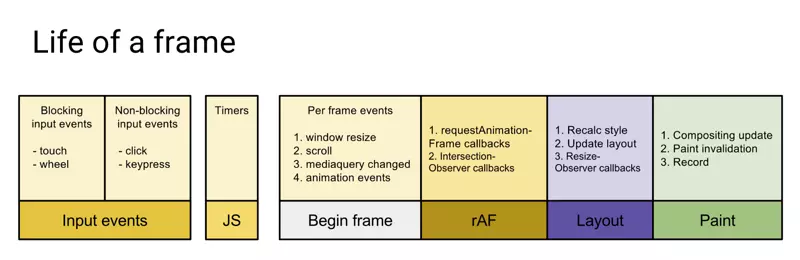

我们先来看一下浏览器在一帧(Frame，可以认为事件循环的一次循环)内可能会做什么事情:

你可以打开 Chrome 开发者工具的Performance标签，这里可以详细看到Javascript的每一帧都执行了什么任务(Task), 花费了多少时间。

图片来源: 你应该知道的requestIdleCallback
浏览器在一帧内可能会做执行下列任务，而且它们的执行顺序基本是固定的:

  • 处理用户输入事件
  • Javascript执行
  • requestAnimation 调用
  • 布局 Layout
  • 绘制 Paint

上面说理想的一帧时间是 16ms (1000ms / 60)，如果浏览器处理完上述的任务(布局和绘制之后)，还有盈余时间，浏览器就会调用 requestIdleCallback 的回调。例如

但是在浏览器繁忙的时候，可能不会有盈余时间，这时候requestIdleCallback回调可能就不会被执行。 为了避免饿死，可以通过requestIdleCallback的第二个参数指定一个超时时间。

另外不建议在requestIdleCallback中进行DOM操作，因为这可能导致样式重新计算或重新布局(比如操作DOM后马上调用 getBoundingClientRect)，这些时间很难预估的，很有可能导致回调执行超时，从而掉帧。

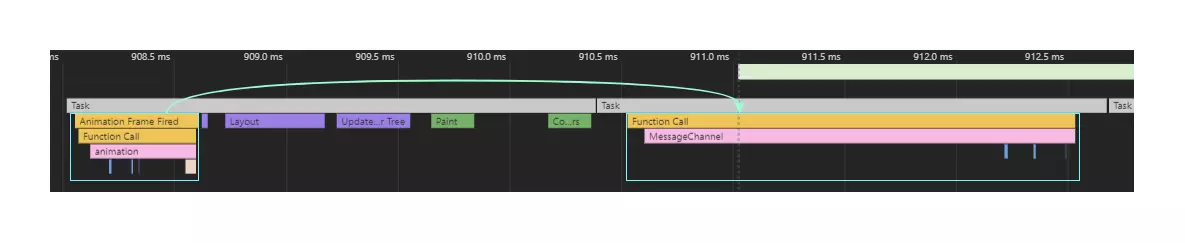

目前 requestIdleCallback 目前只有Chrome支持。所以目前 React 自己实现了一个。它利用MessageChannel 模拟将回调延迟到’绘制操作’之后执行:

简单看一下代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
const el = document.getElementById('root')
const btn = document.getElementById('btn')
const ch = new MessageChannel()
let pendingCallback
let startTime
let timeout
ch.port2.onmessage = function work()  {
  // 在绘制之后被执行
  if (pendingCallback) {
    const now = performance.now()
    // 通过now - startTime可以计算出requestAnimationFrame到绘制结束的执行时间
    // 通过这些数据来计算剩余时间
    // 另外还要处理超时(timeout)，避免任务被饿死
    // ...
    if (hasRemain && noTimeout) {
      pendingCallback(deadline)
    }
  }
}
// ...
function simpleRequestIdleCallback(callback, timeout) {
  requestAnimationFrame(function animation() {
    // 在绘制之前被执行
    // 记录开始时间
    startTime = performance.now()
    timeout = timeout
    dosomething()
    // 调度回调到绘制结束后执行
    pendingCallback = callback
    ch.port1.postMessage('hello')
  })
}
复制代码

任务优先级
上面说了，为了避免任务被饿死，可以设置一个超时时间. 这个超时时间不是死的，低优先级的可以慢慢等待, 高优先级的任务应该率先被执行. 目前 React 预定义了 5 个优先级, 这个我在[《谈谈React事件机制和未来(react-events)》]中也介绍过:

  • Immediate(-1) - 这个优先级的任务会同步执行, 或者说要马上执行且不能中断
  • UserBlocking(250ms) 这些任务一般是用户交互的结果, 需要即时得到反馈
  • Normal (5s) 应对哪些不需要立即感受到的任务，例如网络请求
  • Low (10s) 这些任务可以放后，但是最终应该得到执行. 例如分析通知
  • Idle (没有超时时间) 一些没有必要做的任务 (e.g. 比如隐藏的内容), 可能会被饿死

答3️⃣: 太麻烦
官方在《Fiber Principles: Contributing To Fiber》 也作出了解答。主要有两个原因：

  1. Generator 不能在栈中间让出。比如你想在嵌套的函数调用中间让出, 首先你需要将这些函数都包装成Generator，另外这种栈中间的让出处理起来也比较麻烦，难以理解。除了语法开销，现有的生成器实现开销比较大，所以不如不用。
  2. Generator 是有状态的, 很难在中间恢复这些状态。

    上面理解可能有出入，建议看一下原文

可能都没看懂，简单就是 React 尝试过用 Generator 实现，后来发现很麻烦，就放弃了。

2. 一个执行单元

Fiber的另外一种解读是’纤维‘: 这是一种数据结构或者说执行单元。我们暂且不管这个数据结构长什么样，🔴将它视作一个执行单元，每次执行完一个’执行单元’, React 就会检查现在还剩多少时间，如果没有时间就将控制权让出去.
上文说了，React 没有使用 Generator 这些语言/语法层面的让出机制，而是实现了自己的调度让出机制。这个机制就是基于’Fiber‘这个执行单元的，它的过程如下：
假设用户调用 setState 更新组件, 这个待更新的任务会先放入队列中, 然后通过 requestIdleCallback 请求浏览器调度：

1
2
3
updateQueue.push(updateTask);
requestIdleCallback(performWork, {timeout});
复制代码

现在浏览器有空闲或者超时了就会调用performWork来执行任务：

1
2
3
4
5
6
7
8
9
10
11
12
// 1️⃣ performWork 会拿到一个Deadline，表示剩余时间
function performWork(deadline) {
  // 2️⃣ 循环取出updateQueue中的任务
  while (updateQueue.length > 0 && deadline.timeRemaining() > ENOUGH_TIME) {
    workLoop(deadline);
  }
  // 3️⃣ 如果在本次执行中，未能将所有任务执行完毕，那就再请求浏览器调度
  if (updateQueue.length > 0) {
    requestIdleCallback(performWork);
  }
}
复制代码

workLoop 的工作大概猜到了，它会从更新队列(updateQueue)中弹出更新任务来执行，每执行完一个‘执行单元‘，就检查一下剩余时间是否充足，如果充足就进行执行下一个执行单元，反之则停止执行，保存现场，等下一次有执行权时恢复:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// 保存当前的处理现场
let nextUnitOfWork: Fiber | undefined // 保存下一个需要处理的工作单元
let topWork: Fiber | undefined        // 保存第一个工作单元
function workLoop(deadline: IdleDeadline) {
  // updateQueue中获取下一个或者恢复上一次中断的执行单元
  if (nextUnitOfWork == null) {
    nextUnitOfWork = topWork = getNextUnitOfWork();
  }
  // 🔴 每执行完一个执行单元，检查一次剩余时间
  // 如果被中断，下一次执行还是从 nextUnitOfWork 开始处理
  while (nextUnitOfWork && deadline.timeRemaining() > ENOUGH_TIME) {
    // 下文我们再看performUnitOfWork
    nextUnitOfWork = performUnitOfWork(nextUnitOfWork, topWork);
  }
  // 提交工作，下文会介绍
  if (pendingCommit) {
    commitAllWork(pendingCommit);
  }
}
复制代码

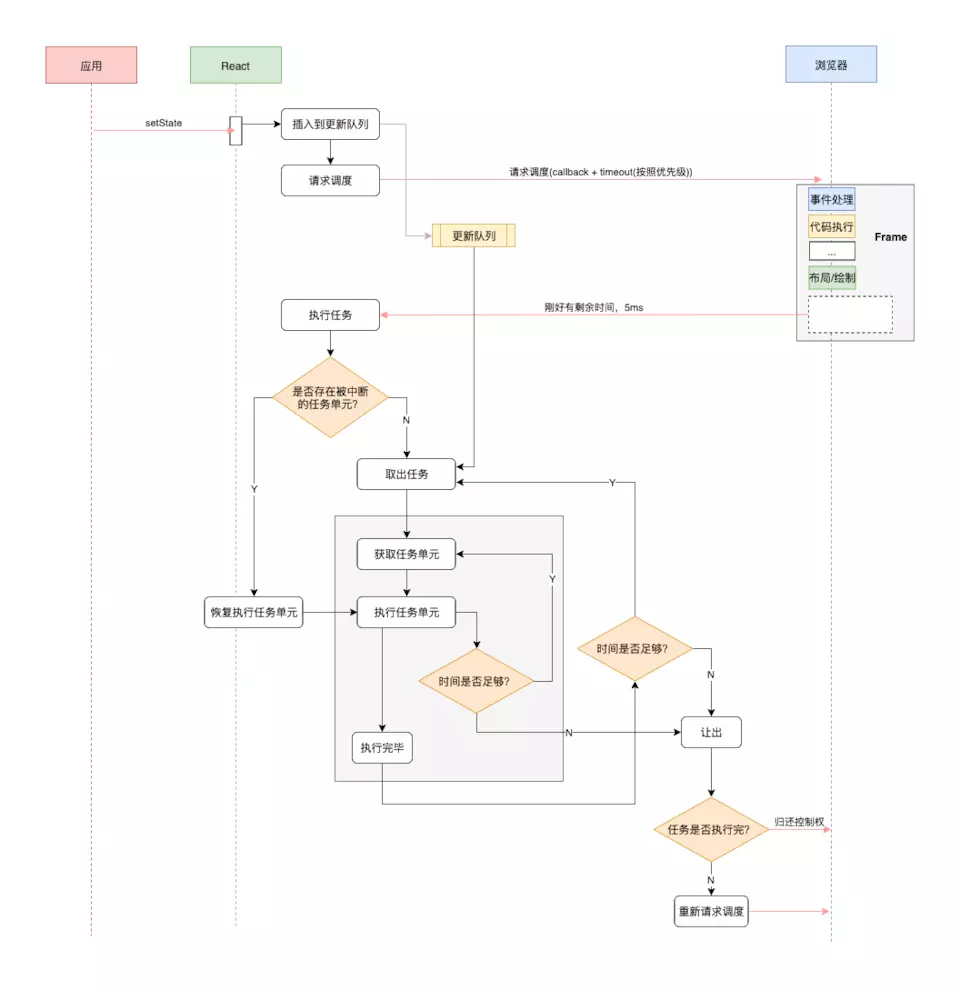

画个流程图吧！

React 的Fiber改造

Fiber 的核心内容已经介绍完了，现在来进一步看看React 为 Fiber 架构做了哪些改造, 如果你对这部分内容不感兴趣可以跳过。

1. 数据结构的调整

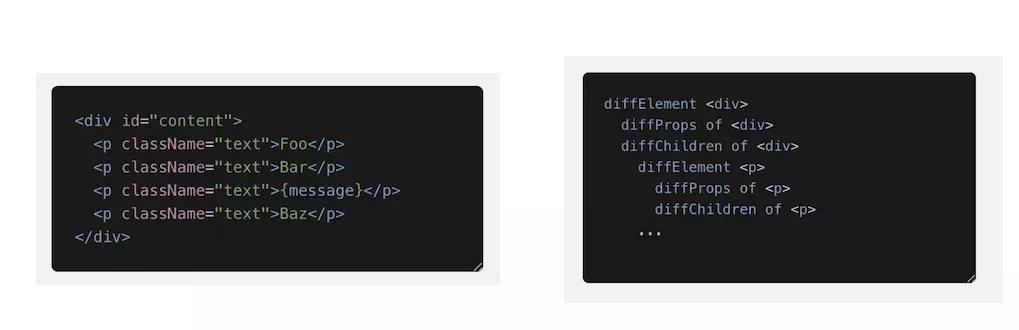

左侧是Virtual DOM，右侧可以看作diff的递归调用栈
上文中提到 React 16 之前，Reconcilation 是同步的、递归执行的。也就是说这是基于函数’调用栈‘的Reconcilation算法，因此通常也称它为Stack Reconcilation. 你可以通过这篇文章《从Preact中了解React组件和hooks基本原理》 来回顾一下历史。
栈挺好的，代码量少，递归容易理解, 至少比现在的 React Fiber架构好理解😂, 递归非常适合树这种嵌套数据结构的处理。
只不过这种依赖于调用栈的方式不能随意中断、也很难被恢复, 不利于异步处理。 这种调用栈，不是程序所能控制的， 如果你要恢复递归现场，可能需要从头开始, 恢复到之前的调用栈。
因此首先我们需要对React现有的数据结构进行调整，模拟函数调用栈, 将之前需要递归进行处理的事情分解成增量的执行单元，将递归转换成迭代.
React 目前的做法是使用链表, 每个 VirtualDOM 节点内部现在使用 Fiber表示, 它的结构大概如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
export type Fiber = {
  // Fiber 类型信息
  type: any,
  // ...
  // ⚛️ 链表结构
  // 指向父节点，或者render该节点的组件
  return: Fiber | null,
  // 指向第一个子节点
  child: Fiber | null,
  // 指向下一个兄弟节点
  sibling: Fiber | null,
}
复制代码

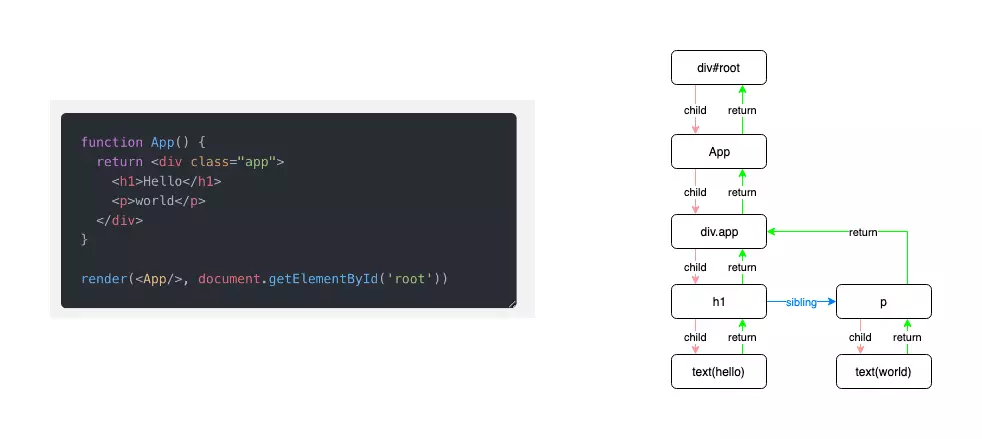

用图片来展示这种关系会更直观一些：

使用链表结构只是一个结果，而不是目的，React 开发者一开始的目的是冲着模拟调用栈去的。这个很多关于Fiber 的文章都有提及, 关于调用栈的详细定义参见Wiki：

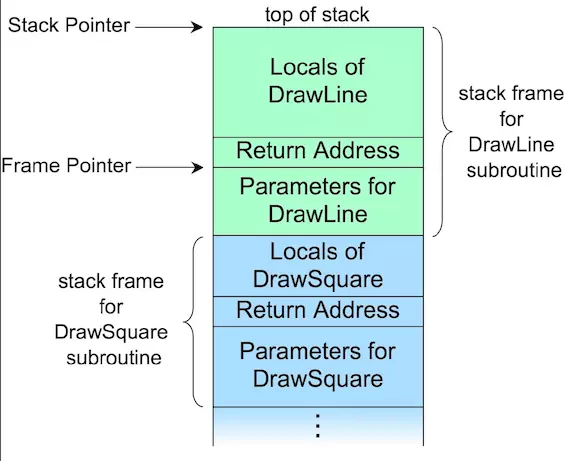

调用栈最经常被用于存放子程序的返回地址。在调用任何子程序时，主程序都必须暂存子程序运行完毕后应该返回到的地址。因此，如果被调用的子程序还要调用其他的子程序，其自身的返回地址就必须存入调用栈，在其自身运行完毕后再行取回。除了返回地址，还会保存本地变量、函数参数、环境传递(Scope?)

React Fiber 也被称为虚拟栈帧(Virtual Stack Frame), 你可以拿它和函数调用栈类比一下, 两者结构非常像:

函数调用栈 Fiber
基本单位 函数 Virtual DOM 节点
输入 函数参数 Props
本地状态 本地变量 State
输出 函数返回值 React Element
下级 嵌套函数调用 子节点(child)
上级引用 返回地址 父节点(return)

Fiber 和调用栈帧一样, 保存了节点处理的上下文信息，因为是手动实现的，所以更为可控，我们可以保存在内存中，随时中断和恢复。

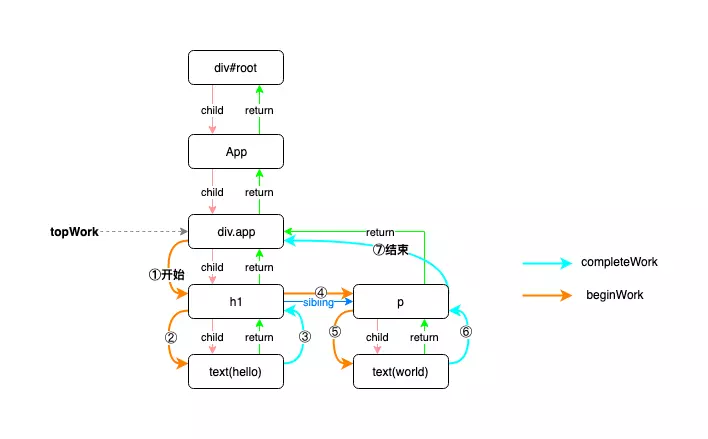

有了这个数据结构调整，现在可以以迭代的方式来处理这些节点了。来看看 performUnitOfWork 的实现, 它其实就是一个深度优先的遍历：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
/**
 * @params fiber 当前需要处理的节点
 * @params topWork 本次更新的根节点
 */
function performUnitOfWork(fiber: Fiber, topWork: Fiber) {
  // 对该节点进行处理
  beginWork(fiber);
  // 如果存在子节点，那么下一个待处理的就是子节点
  if (fiber.child) {
    return fiber.child;
  }
  // 没有子节点了，上溯查找兄弟节点
  let temp = fiber;
  while (temp) {
    completeWork(temp);
    // 到顶层节点了, 退出
    if (temp === topWork) {
      break
    }
    // 找到，下一个要处理的就是兄弟节点
    if (temp.sibling) {
      return temp.sibling;
    }
    // 没有, 继续上溯
    temp = temp.return;
  }
}
复制代码

你可以配合上文的 workLoop 一起看，Fiber 就是我们所说的工作单元，performUnitOfWork 负责对 Fiber 进行操作，并按照深度遍历的顺序返回下一个 Fiber。
因为使用了链表结构，即使处理流程被中断了，我们随时可以从上次未处理完的Fiber继续遍历下去。
整个迭代顺序和之前递归的一样, 下图假设在 div.app 进行了更新：

比如你在text(hello)中断了，那么下一次就会从 p 节点开始处理
这个数据结构调整还有一个好处，就是某些节点异常时，我们可以打印出完整的’节点栈‘，只需要沿着节点的return回溯即可。

2. 两个阶段的拆分


如果你现在使用最新的 React 版本(v16), 使用 Chrome 的 Performance 工具，可以很清晰地看到每次渲染有两个阶段：Reconciliation(协调阶段) 和 Commit(提交阶段).

我在之前的多篇文章中都有提及: 《自己写个React渲染器: 以 Remax 为例(用React写小程序)》

除了Fiber 工作单元的拆分，两阶段的拆分也是一个非常重要的改造，在此之前都是一边Diff一边提交的。先来看看这两者的区别:

  • ⚛️ 协调阶段: 可以认为是 Diff 阶段, 这个阶段可以被中断, 这个阶段会找出所有节点变更，例如节点新增、删除、属性变更等等, 这些变更React 称之为’副作用(Effect)’ . 以下生命周期钩子会在协调阶段被调用：
    • constructor
    • componentWillMount 废弃
    • componentWillReceiveProps 废弃
    • static getDerivedStateFromProps
    • shouldComponentUpdate
    • componentWillUpdate 废弃
    • render
    • getSnapshotBeforeUpdate()
  • ⚛️ 提交阶段: 将上一个阶段计算出来的需要处理的副作用(Effects)一次性执行了。这个阶段必须同步执行，不能被打断. 这些生命周期钩子在提交阶段被执行:
    • componentDidMount
    • componentDidUpdate
    • componentWillUnmount

也就是说，在协调阶段如果时间片用完，React就会选择让出控制权。因为协调阶段执行的工作不会导致任何用户可见的变更，所以在这个阶段让出控制权不会有什么问题。
需要注意的是：因为协调阶段可能被中断、恢复，甚至重做，⚠️React 协调阶段的生命周期钩子可能会被调用多次!, 例如 componentWillMount 可能会被调用两次。
因此建议 协调阶段的生命周期钩子不要包含副作用. 索性 React 就废弃了这部分可能包含副作用的生命周期方法，例如componentWillMount、componentWillUpdate. v17后我们就不能再用它们了, 所以现有的应用应该尽快迁移.
现在你应该知道为什么’提交阶段’必须同步执行，不能中断的吧？ 因为我们要正确地处理各种副作用，包括DOM变更、还有你在componentDidMount中发起的异步请求、useEffect 中定义的副作用… 因为有副作用，所以必须保证按照次序只调用一次，况且会有用户可以察觉到的变更, 不容差池。
关于为什么要拆分两个阶段，这里有更详细的解释。

3. Reconcilation

接下来就是就是我们熟知的Reconcilation(为了方便理解，本文不区分Diff和Reconcilation, 两者是同一个东西)阶段了. 思路和 Fiber 重构之前差别不大, 只不过这里不会再递归去比对、而且不会马上提交变更。
首先再进一步看一下Fiber的结构:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
interface Fiber {
  /**
   * ⚛️ 节点的类型信息
   */
  // 标记 Fiber 类型, 例如函数组件、类组件、宿主组件
  tag: WorkTag,
  // 节点元素类型, 是具体的类组件、函数组件、宿主组件(字符串)
  type: any,
  /**
   * ⚛️ 结构信息
   */
  return: Fiber | null,
  child: Fiber | null,
  sibling: Fiber | null,
  // 子节点的唯一键, 即我们渲染列表传入的key属性
  key: null | string,
  /**
   * ⚛️ 节点的状态
   */
  // 节点实例(状态)：
  //        对于宿主组件，这里保存宿主组件的实例, 例如DOM节点。
  //        对于类组件来说，这里保存类组件的实例
  //        对于函数组件说，这里为空，因为函数组件没有实例
  stateNode: any,
  // 新的、待处理的props
  pendingProps: any,
  // 上一次渲染的props
  memoizedProps: any, // The props used to create the output.
  // 上一次渲染的组件状态
  memoizedState: any,
  /**
   * ⚛️ 副作用
   */
  // 当前节点的副作用类型，例如节点更新、删除、移动
  effectTag: SideEffectTag,
  // 和节点关系一样，React 同样使用链表来将所有有副作用的Fiber连接起来
  nextEffect: Fiber | null,
  /**
   * ⚛️ 替身
   * 指向旧树中的节点
   */
  alternate: Fiber | null,
}
复制代码

Fiber 包含的属性可以划分为 5 个部分:

  • 🆕 结构信息 - 这个上文我们已经见过了，Fiber 使用链表的形式来表示节点在树中的定位
  • 节点类型信息 - 这个也容易理解，tag表示节点的分类、type 保存具体的类型值，如div、MyComp
  • 节点的状态 - 节点的组件实例、props、state等，它们将影响组件的输出
  • 🆕 副作用 - 这个也是新东西. 在 Reconciliation 过程中发现的’副作用’(变更需求)就保存在节点的effectTag 中(想象为打上一个标记).
    那么怎么将本次渲染的所有节点副作用都收集起来呢？ 这里也使用了链表结构，在遍历过程中React会将所有有‘副作用’的节点都通过nextEffect连接起来
  • 🆕 替身 - React 在 Reconciliation 过程中会构建一颗新的树(官方称为workInProgress tree，WIP树)，可以认为是一颗表示当前工作进度的树。还有一颗表示已渲染界面的旧树，React就是一边和旧树比对，一边构建WIP树的。 alternate 指向旧树的同等节点。

现在可以放大看看beginWork 是如何对 Fiber 进行比对的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
function beginWork(fiber: Fiber): Fiber | undefined {
  if (fiber.tag === WorkTag.HostComponent) {
    // 宿主节点diff
    diffHostComponent(fiber)
  } else if (fiber.tag === WorkTag.ClassComponent) {
    // 类组件节点diff
    diffClassComponent(fiber)
  } else if (fiber.tag === WorkTag.FunctionComponent) {
    // 函数组件节点diff
    diffFunctionalComponent(fiber)
  } else {
    // ... 其他类型节点，省略
  }
}
复制代码

宿主节点比对:

1
2
3
4
5
6
7
8
9
10
11
12
function diffHostComponent(fiber: Fiber) {
  // 新增节点
  if (fiber.stateNode == null) {
    fiber.stateNode = createHostComponent(fiber)
  } else {
    updateHostComponent(fiber)
  }
  const newChildren = fiber.pendingProps.children;
  // 比对子节点
  diffChildren(fiber, newChildren);
}
复制代码

类组件节点比对也差不多:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
function diffClassComponent(fiber: Fiber) {
  // 创建组件实例
  if (fiber.stateNode == null) {
    fiber.stateNode = createInstance(fiber);
  }
  if (fiber.hasMounted) {
    // 调用更新前生命周期钩子
    applybeforeUpdateHooks(fiber)
  } else {
    // 调用挂载前生命周期钩子
    applybeforeMountHooks(fiber)
  }
  // 渲染新节点
  const newChildren = fiber.stateNode.render();
  // 比对子节点
  diffChildren(fiber, newChildren);
  fiber.memoizedState = fiber.stateNode.state
}
复制代码

子节点比对:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
function diffChildren(fiber: Fiber, newChildren: React.ReactNode) {
  let oldFiber = fiber.alternate ? fiber.alternate.child : null;
  // 全新节点，直接挂载
  if (oldFiber == null) {
    mountChildFibers(fiber, newChildren)
    return
  }
  let index = 0;
  let newFiber = null;
  // 新子节点
  const elements = extraElements(newChildren)
  // 比对子元素
  while (index < elements.length || oldFiber != null) {
    const prevFiber = newFiber;
    const element = elements[index]
    const sameType = isSameType(element, oldFiber)
    if (sameType) {
      newFiber = cloneFiber(oldFiber, element)
      // 更新关系
      newFiber.alternate = oldFiber
      // 打上Tag
      newFiber.effectTag = UPDATE
      newFiber.return = fiber
    }
    // 新节点
    if (element && !sameType) {
      newFiber = createFiber(element)
      newFiber.effectTag = PLACEMENT
      newFiber.return = fiber
    }
    // 删除旧节点
    if (oldFiber && !sameType) {
      oldFiber.effectTag = DELETION;
      oldFiber.nextEffect = fiber.nextEffect
      fiber.nextEffect = oldFiber
    }
    if (oldFiber) {
      oldFiber = oldFiber.sibling;
    }
    if (index == 0) {
      fiber.child = newFiber;
    } else if (prevFiber && element) {
      prevFiber.sibling = newFiber;
    }
    index++
  }
}
复制代码

上面的代码很粗糙地还原了 Reconciliation 的过程, 但是对于我们理解React的基本原理已经足够了.

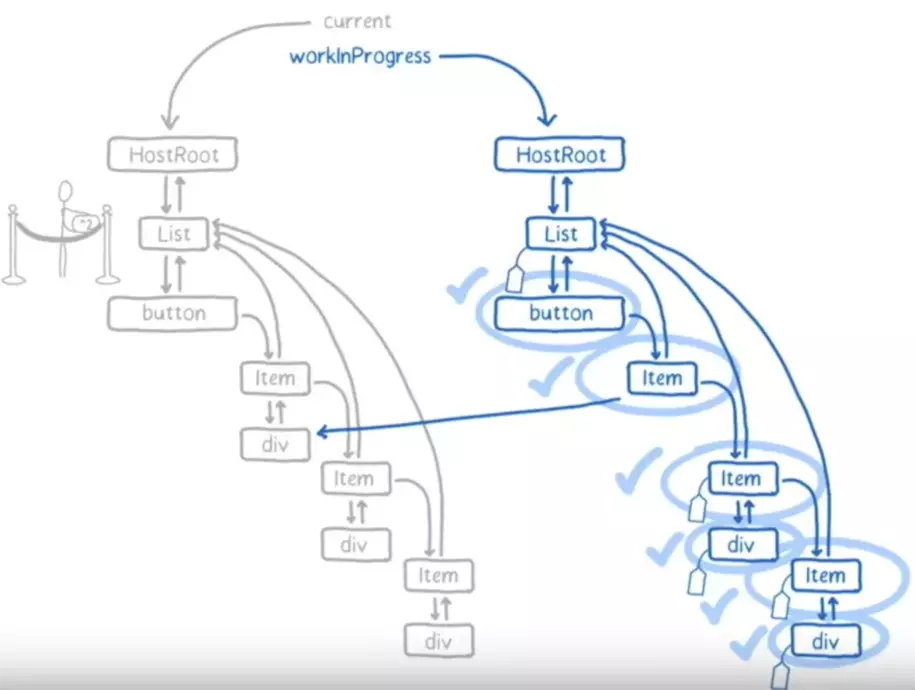

这里引用一下Youtube: Lin Clark presentation in ReactConf 2017 的Slide，来还原 Reconciliation 的过程. Lin Clark 这个演讲太经典了，几乎所有介绍 React Fiber 的文章都会引用它的Slide. 偷个懒，我也用下:

这篇文章《React Fiber》 用文字版解释了Link Clark Slide.


上图是 Reconciliation 完成后的状态，左边是旧树，右边是WIP树。对于需要变更的节点，都打上了’标签’。 在提交阶段，React 就会将这些打上标签的节点应用变更。

4. 双缓冲

WIP 树构建这种技术类似于图形化领域的’双缓存(Double Buffering)‘技术, 图形绘制引擎一般会使用双缓冲技术，先将图片绘制到一个缓冲区，再一次性传递给屏幕进行显示，这样可以防止屏幕抖动，优化渲染性能。
放到React 中，WIP树就是一个缓冲，它在Reconciliation 完毕后一次性提交给浏览器进行渲染。它可以减少内存分配和垃圾回收，WIP 的节点不完全是新的，比如某颗子树不需要变动，React会克隆复用旧树中的子树。
双缓存技术还有另外一个重要的场景就是异常的处理，比如当一个节点抛出异常，仍然可以继续沿用旧树的节点，避免整棵树挂掉。

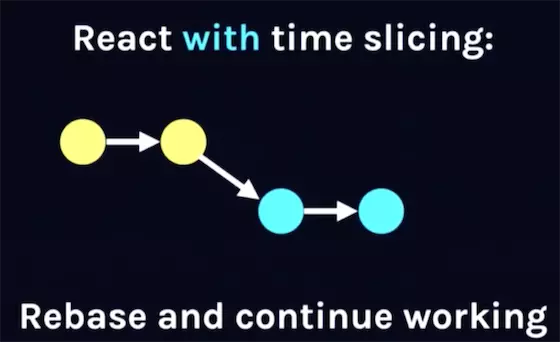

Dan 在 Beyond React 16 演讲中用了一个非常恰当的比喻，那就是Git 功能分支，你可以将 WIP 树想象成从旧树中 Fork 出来的功能分支，你在这新分支中添加或移除特性，即使是操作失误也不会影响旧的分支。当你这个分支经过了测试和完善，就可以合并到旧分支，将其替换掉. 这或许就是’提交(commit)阶段‘的提交一词的来源吧？:

5. 副作用的收集和提交

接下来就是将所有打了 Effect 标记的节点串联起来，这个可以在completeWork中做, 例如:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
function completeWork(fiber) {
  const parent = fiber.return
  // 到达顶端
  if (parent == null || fiber === topWork) {
    pendingCommit = fiber
    return
  }
  if (fiber.effectTag != null) {
    if (parent.nextEffect) {
      parent.nextEffect.nextEffect = fiber
    } else {
      parent.nextEffect = fiber
    }
  } else if (fiber.nextEffect) {
    parent.nextEffect = fiber.nextEffect
  }
}
复制代码

最后了，将所有副作用提交了:

1
2
3
4
5
6
7
8
9
10
11
12
13
function commitAllWork(fiber) {
  let next = fiber
  while(next) {
    if (fiber.effectTag) {
      // 提交，偷一下懒，这里就不展开了
      commitWork(fiber)
    }
    next = fiber.nextEffect
  }
  // 清理现场
  pendingCommit = nextUnitOfWork = topWork = null
}
复制代码

⚠️ 未展开部分 🚧 – 中断和恢复

上文只是介绍了简单的中断和恢复机制，我们从哪里跌倒就从哪里站起来，在哪个节点中断就从哪个节点继续处理下去。 也就是说，到目前为止：⚠️更新任务还是串行执行的，我们只是将整个过程碎片化了. 对于那些需要优先处理的更新任务还是会被阻塞。我个人觉得这才是 React Fiber 中最难处理的一部分。
实际情况是，在 React 得到控制权后，应该优先处理高优先级的任务。也就是说中断时正在处理的任务，在恢复时会让位给高优先级任务，原本中断的任务可能会被放弃或者重做。
但是如果不按顺序执行任务，可能会导致前后的状态不一致。 比如低优先级任务将 a 设置为0，而高优先级任务将 a 递增1, 两个任务的执行顺序会影响最终的渲染结果。因此要让高优先级任务插队, 首先要保证状态更新的时序。

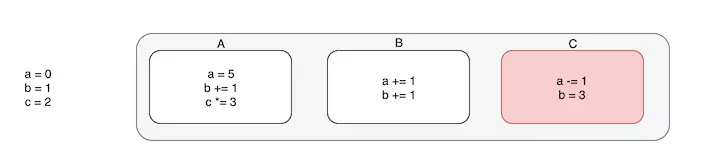

解决办法是: 所有更新任务按照顺序插入一个队列, 状态必须按照插入顺序进行计算，但任务可以按优先级顺序执行, 例如：

红色表示高优先级任务。要计算它的状态必须基于前序任务计算出来的状态, 从而保证状态的最终一致性：

最终红色的高优先级任务 C 执行时的状态值是a=5,b=3. 在恢复控制权时，会按照优先级先执行 C, 前面的A、 B暂时跳过

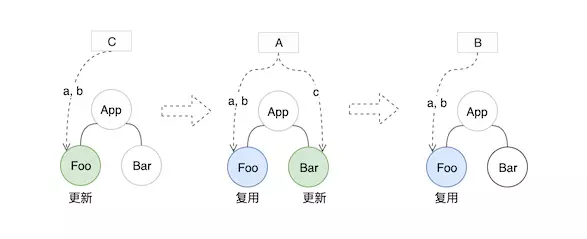

上面被跳过任务不会被移除，在执行完高优先级任务后它们还是会被执行的。因为不同的更新任务影响的节点树范围可能是不一样的，举个例子 a、b 可能会影响 Foo 组件树，而 c 会影响 Bar 组件树。所以为了保证视图的最终一致性, 所有更新任务都要被执行。

首先 C 先被执行，它更新了 Foo 组件
接着执行 A 任务，它更新了Foo 和 Bar 组件，由于 C 已经以最终状态a=5, b=3更新了Foo组件，这里可以做一下性能优化，直接复用C的更新结果， 不必触发重新渲染。因此 A 仅需更新 Bar 组件即可。
接着执行 B，同理可以复用 Foo 更新结果。
道理讲起来都很简单，React Fiber 实际上非常复杂，不管执行的过程怎样拆分、以什么顺序执行，最重要的是保证状态的一致性和视图的一致性，这给了 React 团队很大的考验，以致于现在都没有正式release出来。

凌波微步


同样来自Link Clark 的 Slider
前面说了一大堆，从操作系统进程调度、到浏览器原理、再到合作式调度、最后谈了React的基本改造工作, 地老天荒… 就是为了上面的小人可以在练就凌波微步, 它脚下的坑是浏览器的调用栈。
React 开启 Concurrent Mode 之后就不会挖大坑了，而是一小坑一坑的挖，挖一下休息一下，有紧急任务就优先去做。

来源：Flarnie Marchan - Ready for Concurrent Mode?
开启 Concurrent Mode 后，我们可以得到以下好处(详见Concurrent Rendering in React):

  • 快速响应用户操作和输入，提升用户交互体验
  • 让动画更加流畅，通过调度，可以让应用保持高帧率
  • 利用好I/O 操作空闲期或者CPU空闲期，进行一些预渲染。 比如离屏(offscreen)不可见的内容，优先级最低，可以让 React 等到CPU空闲时才去渲染这部分内容。这和浏览器的preload等预加载技术差不多。
  • 用Suspense 降低加载状态(load state)的优先级，减少闪屏。 比如数据很快返回时，可以不必显示加载状态，而是直接显示出来，避免闪屏；如果超时没有返回才显式加载状态。

但是它肯定不是完美的，因为浏览器无法实现抢占式调度，无法阻止开发者做傻事的，开发者可以随心所欲，想挖多大的坑，就挖多大的坑。
为了共同创造美好的世界，我们要严律于己，该做的优化还需要做: 纯组件、虚表、简化组件、缓存…
尤雨溪在今年的Vue Conf一个观点让我印象深刻：如果我们可以把更新做得足够快的话，理论上就不需要时间分片了。
时间分片并没有降低整体的工作量，该做的还是要做, 因此React 也在考虑利用CPU空闲或者I/O空闲期间做一些预渲染。所以跟尤雨溪说的一样：React Fiber 本质上是为了解决 React 更新低效率的问题，不要期望 Fiber 能给你现有应用带来质的提升, 如果性能问题是自己造成的，自己的锅还是得自己背.

站在巨人的肩膀上

本文之所以能成文，离不开社区上优质的开源项目和资料。
迷你 Fiber 实现:
React 现在的代码库太复杂了! 而且一直在变动和推翻自己，Hax 在 《为什么社区里那些类 React 库至今没有选择实现 Fiber 架构？》 就开玩笑说: Fiber 性价比略低… 到了这个阶段，竞品太多，facebook 就搞一个 fiber 来作为护城河……
这种工程量不是一般团队能Hold住的， 如果你只是想了解 Fiber，去读 React 的源码性价比也很低，不妨看看这些 Mini 版实现, 感受其精髓，不求甚解:

优秀的文章 & 演讲
本文只是对React Fiber进行了简单的科普，实际上React 的实现比本文复杂的多，如果你想深入理解React Fiber的，下面这些文章不容错过:

自荐React 相关文章
回顾一下今年写的关于 React 的相关文章
Concurrent模式预览（推荐）:

往期文章:

本文讲了 React 如何优化 CPU 问题，React 野心远不在于此, I/O 方向的优化也在实践，例如 Suspend… 还有很多没讲完，后面的文章见！

完全理解React Fiber

https://blog.csdn.net/juzipidemimi/article/details/96753874

一.目标

Fiber是对React核心算法的重构，2年重构的产物就是Fiber reconciler
核心目标：扩大其_适用性_，包括动画，布局和手势。分为5个具体目标（后2个算送的）：

  • 把可中断的工作拆分成小任务
  • 对正在做的工作调整优先次序、重做、复用上次（做了一半的）成果
  • 在父子任务之间从容切换（yield back and forth），以支持React执行过程中的布局刷新
  • 支持render()返回多个元素
  • 更好地支持error boundary

既然初衷是不希望JS不受控制地长时间执行（想要手动调度），那么，为什么JS长时间执行会影响交互响应、动画？

因为JavaScript在浏览器的主线程上运行，恰好与样式计算、布局以及许多情况下的绘制一起运行。如果JavaScript运行时间过长，就会阻塞这些其他工作，可能导致掉帧。

（引自Optimize JavaScript Execution）
React希望通过Fiber重构来改变这种不可控的现状，进一步提升交互体验
P.S.关于Fiber目标的更多信息，请查看Codebase Overview

二.关键特性

Fiber的关键特性如下：

  • 增量渲染（把渲染任务拆分成块，匀到多帧）
  • 更新时能够暂停，终止，复用渲染任务
  • 给不同类型的更新赋予优先级
  • 并发方面新的基础能力

增量渲染用来解决掉帧的问题，渲染任务拆分之后，每次只做一小段，做完一段就把时间控制权交还给主线程，而不像之前长时间占用。这种策略叫做cooperative scheduling（合作式调度），操作系统的3种任务调度策略之一（Firefox还对真实DOM应用了这项技术）
另外，React自身的_killer feature_是virtual DOM，2个原因：

  • coding UI变简单了（不用关心浏览器应该怎么做，而是把下一刻的UI描述给React听）
  • 既然DOM能virtual，别的（硬件、VR、native App）也能

React实现上分为2部分：

  • reconciler 寻找某时刻前后两版UI的差异。包括之前的Stack reconciler与现在的Fiber reconciler
  • renderer 插件式的，平台相关的部分。包括React DOM、React Native、React ART、ReactHardware、ReactAframe、React-pdf、ReactThreeRenderer、ReactBlessed等等

这一波是对reconciler的彻底改造，对killer feature的增强

三.fiber与fiber tree

React运行时存在3种实例：

1
2
3
DOM 真实DOM节点
Instances React维护的vDOM tree node
Elements 描述UI长什么样子（type, props）

Instances是根据Elements创建的，对组件及DOM节点的抽象表示，vDOM tree维护了组件状态以及组件与DOM树的关系
在首次渲染过程中构建出vDOM tree，后续需要更新时（setState()），diff vDOM tree得到DOM change，并把DOM change应用（patch）到DOM树
Fiber之前的reconciler（被称为Stack reconciler）自顶向下的递归mount/update，_无法中断_（持续占用主线程），这样主线程上的布局、动画等周期性任务以及交互响应就无法立即得到处理，影响体验
Fiber解决这个问题的_思路_是把渲染/更新过程（递归diff）拆分成一系列小任务，每次检查树上的一小部分，做完看是否还有时间继续下一个任务，有的话继续，没有的话把自己挂起，主线程不忙的时候再继续
增量更新需要更多的上下文信息，之前的vDOM tree显然难以满足，所以扩展出了_fiber tree_（即Fiber上下文的vDOM tree），更新过程就是根据输入数据以及现有的fiber tree构造出新的fiber tree（workInProgress tree）。因此，Instance层新增了这些实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
DOM
    真实DOM节点
- - - -
effect
    每个workInProgress tree节点上都有一个effect list
    用来存放diff结果
    当前节点更新完毕会向上merge effect list（queue收集diff结果）
- - - -
workInProgress
    workInProgress tree是reconcile过程中从fiber tree建立的当前进度快照，用于断点恢复
- - - - -
fiber
    fiber tree与vDOM tree类似，用来描述增量更新所需的上下文信息
-------
Elements
    描述UI长什么样子（type, props）

注意：放在虚线上的2层都是临时的结构，仅在更新时有用，日常不持续维护。_effect_指的就是side effect，包括将要做的DOM change
fiber tree上各节点的主要结构（每个节点称为_fiber_）如下：

1
2
3
4
5
6
7
8
// fiber tree节点结构
{
    stateNode,
    child,
    return,
    sibling,
    ...
}

return表示当前节点处理完毕后，应该向谁提交自己的成果（effect list）
P.S.fiber tree实际上是个单链表（Singly Linked List）树结构，见react/packages/react-reconciler/src/ReactFiber.js
P.S.注意小fiber与大Fiber，前者表示fiber tree上的节点，后者表示React Fiber

四.Fiber reconciler

reconcile过程分为2个阶段（phase）：

  1. （可中断）render/reconciliation 通过构造workInProgress tree得出change

  2. （不可中断）commit 应用这些DOM change

    render/reconciliation

    以fiber tree为蓝本，把每个fiber作为一个工作单元，自顶向下逐节点构造_workInProgress tree_（构建中的新fiber tree）
    具体过程如下（以组件节点为例）：

  3. 如果当前节点不需要更新，直接把子节点clone过来，跳到5；要更新的话打个tag

  4. 更新当前节点状态（props, state, context等）

  5. 调用shouldComponentUpdate()，false的话，跳到5

  6. 调用render()获得新的子节点，并为子节点创建fiber（创建过程会尽量复用现有fiber，子节点增删也发生在这里）

  7. 如果没有产生child fiber，该工作单元结束，把effect list归并到return，并把当前节点的sibling作为下一个工作单元；否则把child作为下一个工作单元

  8. 如果没有剩余可用时间了，等到下一次主线程空闲时才开始下一个工作单元；否则，立即开始做

  9. 如果没有下一个工作单元了（回到了workInProgress tree的根节点），第1阶段结束，进入pendingCommit状态

实际上是1-6的_工作循环_，7是出口，工作循环每次只做一件事，做完看要不要喘口气。工作循环结束时，workInProgress tree的根节点身上的effect list就是收集到的所有side effect（因为每做完一个都向上归并）
所以，构建workInProgress tree的过程就是diff的过程，通过requestIdleCallback来调度执行一组任务，每完成一个任务后回来看看有没有插队的（更紧急的），每完成一组任务，把时间控制权交还给主线程，直到下一次requestIdleCallback回调再继续构建workInProgress tree
P.S.Fiber之前的reconciler被称为Stack reconciler，就是因为这些调度上下文信息是由系统栈来保存的。虽然之前一次性做完，强调栈没什么意义，起个名字只是为了便于区分Fiber reconciler

requestIdleCallback

通知主线程，要求在不忙的时候告诉我，我有几个不太着急的事情要做

具体用法如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
window.requestIdleCallback(callback[, options])
// 示例
let handle = window.requestIdleCallback((idleDeadline) => {
    const {didTimeout, timeRemaining} = idleDeadline;
    console.log(`超时了吗？${didTimeout}`);
    console.log(`可用时间剩余${timeRemaining.call(idleDeadline)}ms`);
    // do some stuff
    const now = +new Date, timespent = 10;
    while (+new Date < now + timespent);
    console.log(`花了${timespent}ms搞事情`);
    console.log(`可用时间剩余${timeRemaining.call(idleDeadline)}ms`);
}, {timeout: 1000});
// 输出结果
// 超时了吗？false
// 可用时间剩余49.535000000000004ms
// 花了10ms搞事情
// 可用时间剩余38.64ms

_注意_，requestIdleCallback调度只是希望做到流畅体验，并不能绝对保证什么，例如：

1
2
3
// do some stuff
const now = +new Date, timespent = 300;
while (+new Date < now + timespent);

如果搞事情（对应React中的生命周期函数等时间上不受React控制的东西）就花了300ms，什么机制也保证不了流畅
P.S.一般剩余可用时间也就10-50ms，可调度空间不很宽裕

commit

第2阶段直接一口气做完：

  1. 处理effect list（包括3种处理：更新DOM树、调用组件生命周期函数以及更新ref等内部状态）
  2. 出对结束，第2阶段结束，所有更新都commit到DOM树上了

注意，真的是_一口气做完_（同步执行，不能喊停）的，这个阶段的实际工作量是比较大的，所以尽量不要在后3个生命周期函数里干重活儿

生命周期hook

生命周期函数也被分为2个阶段了：

1
2
3
4
5
6
7
8
9
// 第1阶段 render/reconciliation
componentWillMount
componentWillReceiveProps
shouldComponentUpdate
componentWillUpdate
// 第2阶段 commit
componentDidMount
componentDidUpdate
componentWillUnmount

第1阶段的生命周期函数可能会被_多次调用_，默认以low优先级（后面介绍的6种优先级之一）执行，被高优先级任务打断的话，稍后重新执行

五.fiber tree与workInProgress tree

双缓冲技术（double buffering），就像redux里的nextListeners，以fiber tree为主，workInProgress tree为辅
双缓冲具体指的是workInProgress tree构造完毕，得到的就是新的fiber tree，然后喜新厌旧（把current指针指向workInProgress tree，丢掉旧的fiber tree）就好了
这样做的好处：

  • 能够复用内部对象（fiber）
  • 节省内存分配、GC的时间开销

每个fiber上都有个alternate属性，也指向一个fiber，创建workInProgress节点时优先取alternate，没有的话就创建一个：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
let workInProgress = current.alternate;
if (workInProgress === null) {
  //...这里很有意思
  workInProgress.alternate = current;
  current.alternate = workInProgress;
} else {
  // We already have an alternate.
  // Reset the effect tag.
  workInProgress.effectTag = NoEffect;
  // The effect list is no longer valid.
  workInProgress.nextEffect = null;
  workInProgress.firstEffect = null;
  workInProgress.lastEffect = null;
}

如注释指出的，fiber与workInProgress互相持有引用，“喜新厌旧”之后，旧fiber就作为新fiber更新的_预留空间_，达到复用fiber实例的目的
P.S.源码里还有一些有意思的技巧，比如tag的位运算

六.优先级策略

每个工作单元运行时有6种优先级：

  • synchronous 与之前的Stack reconciler操作一样，同步执行
  • task 在next tick之前执行
  • animation 下一帧之前执行
  • high 在不久的将来立即执行
  • low 稍微延迟（100-200ms）执行也没关系
  • offscreen 下一次render时或scroll时才执行

synchronous首屏（首次渲染）用，要求尽量快，不管会不会阻塞UI线程。animation通过requestAnimationFrame来调度，这样在下一帧就能立即开始动画过程；后3个都是由requestIdleCallback回调执行的；offscreen指的是当前隐藏的、屏幕外的（看不见的）元素
高优先级的比如键盘输入（希望立即得到反馈），低优先级的比如网络请求，让评论显示出来等等。另外，紧急的事件允许插队
这样的优先级机制存在_2个问题_：

  • 生命周期函数怎么执行（可能被频频中断）：触发顺序、次数没有保证了
  • starvation（低优先级饿死）：如果高优先级任务很多，那么低优先级任务根本没机会执行（就饿死了）

生命周期函数的问题有一个官方例子：

1
2
3
4
5
6
7
8
low A
componentWillUpdate()
high B
componentWillUpdate()
componentDidUpdate()
restart low A
componentWillUpdate()
componentDidUpdate()

第1个问题正在解决（还没解决），生命周期的问题会破坏一些现有App，给平滑升级带来困难，Fiber团队正在努力寻找优雅的升级途径
第2个问题通过尽量复用已完成的操作（reusing work where it can）来缓解，听起来也是正在想办法解决
这两个问题本身不太好解决，只是解决到什么程度的问题。比如第一个问题，如果组件生命周期函数掺杂副作用太多，就没有办法无伤解决。这些问题虽然会给升级Fiber带来一定阻力，但绝不是不可解的（退一步讲，如果新特性有足够的吸引力，第一个问题大家自己想办法就解决了）

七.总结

已知

React在一些响应体验要求较高的场景不适用，比如动画，布局和手势
根本原因是渲染/更新过程一旦开始无法中断，持续占用主线程，主线程忙于执行JS，无暇他顾（布局、动画），造成掉帧、延迟响应（甚至无响应）等不佳体验

求

一种能够彻底解决主线程长时间占用问题的机制，不仅能够应对眼前的问题，还要有长远意义

The “fiber” reconciler is a new effort aiming to resolve the problems inherent in the stack reconciler and fix a few long-standing issues.

解

把渲染/更新过程拆分为小块任务，通过合理的调度机制来控制时间（更细粒度、更强的控制力）
那么，面临5个子问题：

1.拆什么？什么不能拆？

把渲染/更新过程分为2个阶段（diff + patch）：

1
2
1.diff ~ render/reconciliation
2.patch ~ commit

diff的实际工作是对比prevInstance和nextInstance的状态，找出差异及其对应的DOM change。diff本质上是一些计算（遍历、比较），是可拆分的（算一半待会儿接着算）
patch阶段把本次更新中的所有DOM change应用到DOM树，是一连串的DOM操作。这些DOM操作虽然看起来也可以拆分（按照change list一段一段做），但这样做一方面可能造成DOM实际状态与维护的内部状态不一致，另外还会影响体验。而且，一般场景下，DOM更新的耗时比起diff及生命周期函数耗时不算什么，拆分的意义不很大
所以，render/reconciliation阶段的工作（diff）可以拆分，commit阶段的工作（patch）不可拆分
P.S.diff与reconciliation只是对应关系，并不等价，如果非要区分的话，reconciliation包括diff：

This is a part of the process that React calls reconciliation which starts when you call ReactDOM.render() or setState(). By the end of the reconciliation, React knows the result DOM tree, and a renderer like react-dom or react-native applies the minimal set of changes necessary to update the DOM nodes (or the platform-specific views in case of React Native).

（引自Top-Down Reconciliation）

2.怎么拆？

先凭空乱来几种diff工作拆分方案：

  • 按组件结构拆。不好分，无法预估各组件更新的工作量
  • 按实际工序拆。比如分为getNextState(), shouldUpdate(), updateState(), checkChildren()再穿插一些生命周期函数

按组件拆太粗，显然对大组件不太公平。按工序拆太细，任务太多，频繁调度不划算。那么有没有合适的拆分单位？
有。Fiber的拆分单位是fiber（fiber tree上的一个节点），实际上就是_按虚拟DOM节点拆_，因为fiber tree是根据vDOM tree构造出来的，树结构一模一样，只是节点携带的信息有差异
所以，实际上是vDOM node粒度的拆分（以fiber为工作单元），每个组件实例和每个DOM节点抽象表示的实例都是一个工作单元。工作循环中，每次处理一个fiber，处理完可以中断/挂起整个工作循环

3.如何调度任务？

分2部分：

  • 工作循环
  • 优先级机制

工作循环是_基本的任务调度机制_，工作循环中每次处理一个任务（工作单元），处理完毕有一次喘息的机会：

1
2
3
4
// Flush asynchronous work until the deadline runs out of time.
while (nextUnitOfWork !== null && !shouldYield()) {
  nextUnitOfWork = performUnitOfWork(nextUnitOfWork);
}

shouldYield就是看时间用完了没（idleDeadline.timeRemaining()），没用完的话继续处理下一个任务，用完了就结束，把时间控制权还给主线程，等下一次requestIdleCallback回调再接着做：

1
2
3
4
// If there's work left over, schedule a new callback.
if (nextFlushedExpirationTime !== NoWork) {
  scheduleCallbackWithExpiration(nextFlushedExpirationTime);
}

也就是说，（不考虑突发事件的）正常调度是由工作循环来完成的，基本_规则_是：每个工作单元结束检查是否还有时间做下一个，没时间了就先“挂起”
优先级机制用来处理突发事件与优化次序，例如：

  • 到commit阶段了，提高优先级
  • 高优任务做一半出错了，给降一下优先级
  • 抽空关注一下低优任务，别给饿死了
  • 如果对应DOM节点此刻不可见，给降到最低优先级

这些策略用来动态调整任务调度，是工作循环的_辅助机制_，最先做最重要的事情

4.如何中断/断点恢复？

中断：检查当前正在处理的工作单元，保存当前成果（firstEffect, lastEffect），修改tag标记一下，迅速收尾并再开一个requestIdleCallback，下次有机会再做
断点恢复：下次再处理到该工作单元时，看tag是被打断的任务，接着做未完成的部分或者重做
P.S.无论是时间用尽“自然”中断，还是被高优任务粗暴打断，对中断机制来说都一样

5.如何收集任务结果？

Fiber reconciliation的工作循环具体如下：

  1. 找到根节点优先级最高的workInProgress tree，取其待处理的节点（代表组件或DOM节点）
  2. 检查当前节点是否需要更新，不需要的话，直接到4
  3. 标记一下（打个tag），更新自己（组件更新props，context等，DOM节点记下DOM change），并为孩子生成workInProgress node
  4. 如果没有产生子节点，归并effect list（包含DOM change）到父级
  5. 把孩子或兄弟作为待处理节点，准备进入下一个工作循环。如果没有待处理节点（回到了workInProgress tree的根节点），工作循环结束

通过每个节点更新结束时_向上归并effect list_来收集任务结果，reconciliation结束后，根节点的effect list里记录了包括DOM change在内的所有side effect

举一反三

既然任务可拆分（只要最终得到完整effect list就行），那就允许_并行执行_（多个Fiber reconciler + 多个worker），首屏也更容易分块加载/渲染（vDOM森林）
并行渲染的话，据说Firefox测试结果显示，130ms的页面，只需要30ms就能搞定，所以在这方面是值得期待的，而React已经做好准备了，这也就是在React Fiber上下文经常听到的待_unlock_的更多特性之一

八.源码简析

从15到16，源码结构发生了很大变化：

fiber tree来张图感受一下：

fiber-tree
其实稍一细想，从Stack reconciler到Fiber reconciler，源码层面就是干了一件_递归改循环_的事情（当然，实际做的事情远不止递归改循环，但这是第一步）
总之，源码变化很大，如果对Fiber思路没有预先了解的话，看源码会比较_艰难_（看过React[15-]的源码的话，就更容易迷惑了）
P.S.这张清明流程图要正式退役了

参考资料
